WEBER sanding
WEBER KSN

bis zu 4
Schleifstationen
2
verschiedene Arbeitsbreiten
Die Lösung für für Holz-, Furnier- und Lackschliff
Die Baureihe WEBER KSN ist ein Schleifautomat für Holzschliff, Furnierschliff und Lackschliff für Handwerk und Industrie. Bis zu 4 Schleifstationen ermöglichen alle Bearbeitungsvarianten. Es können alle WEBER Schleif- und Bürststationen in beliebiger Reihenfolge eingebaut werden. Das Design der WEBER KSN zeigt nicht nur optisch eine neue Dimension der Holzschleiftechnik auf. Kompromisslose klare Linien und eine durchdachte Ergonomie machen sie zu einem der modernsten Schleifautomaten auf dem Markt. Das Bedienterminal ist durch die diagonale Anordnung besser und schneller zugänglich, sämtliche Anschlüsse sind konsequent von oben installierbar. Die große Sichtscheibe erlaubt einen ungehinderten Blick auf die Bearbeitungsstationen. Die Zugänglichkeit an alle elektronischen und mechanischen Teile erleichtert die Wartung erheblich.

WEBER KSN
Schleifautomat für Holzschliff, Furnierschliff und Lackschliff
- Arbeitsbreiten
- 1350 und 1600 mm
- Ausführung
- 1 bis 4 Schleifstationen, modulare Maschinenkonzept
- Kalibrierwalzenantrieb
- bis 24 kW
- Zusätzliche Ausstattung
- Lackschleifpaket
Universal_Schleiflamelle - Schleifbandantriebe
- mit Frequenzregelung
- Vakuumanlage
- im Maschinengestell integriert
- Bedienung
- „i-Touch“ Controller
- Schleifaggregate
- + Kontaktwalzenaggregat (D)
+ Querschleifaggregat (C)
+ Kissenaggregat (P)

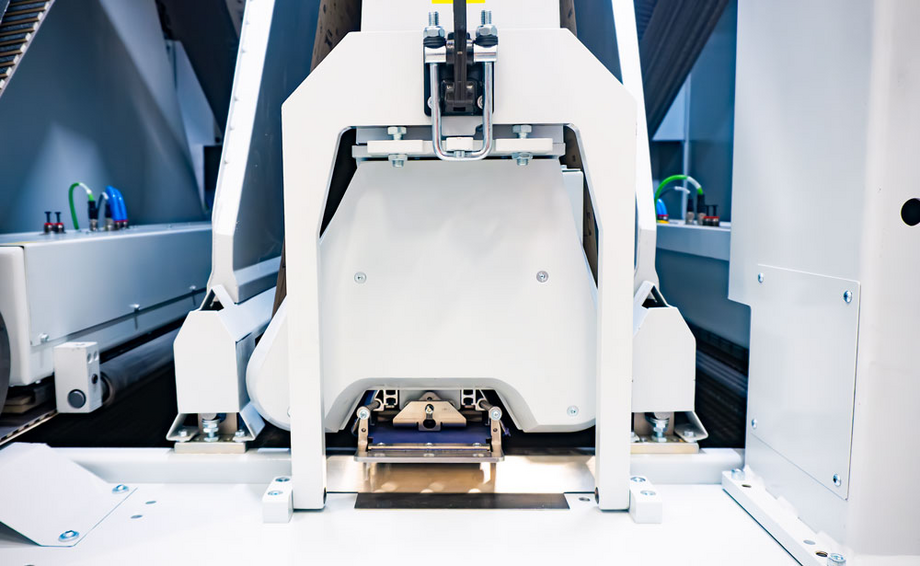

+ Kombiaggregat (K)
+ CBF-Aggregat (F)
+ CBF-Kombi-Aggregat (M)

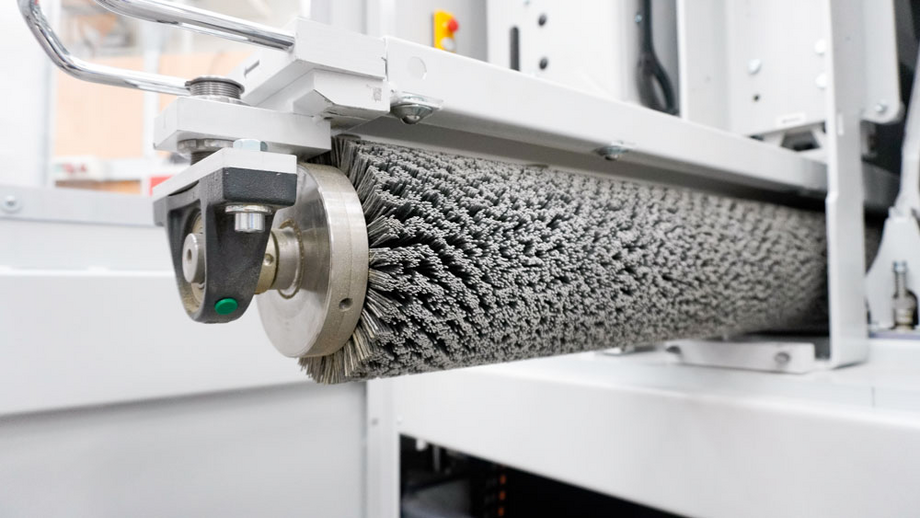

+ Bürstsystem (B)
+ Platenkopfsystem (P2)
WEBER Bearbeitungsstationen in jeder Reihenfolge einbaubar
Erhältlich in Stahl- oder gummierter Ausführung, sind unsere Walzen auf Langlebigkeit und Widerstandsfähigkeit ausgelegt, um den Anforderungen verschiedenster Schleifprozesse gerecht zu werden. Dank unserer fortschrittlichen Technik ermöglichen unsere Kontaktwalzen eine extrem präzise Kalibrierung im 0,01 mm Bereich. Dies gewährleistet, dass selbst die anspruchsvollsten Schleifarbeiten mit höchster Genauigkeit durchgeführt werden können. Mit unseren Walzen lassen sich verschiedene Effektschliffe erzielen, die Ihren Holzprojekten eine besondere und individuelle Note verleihen.

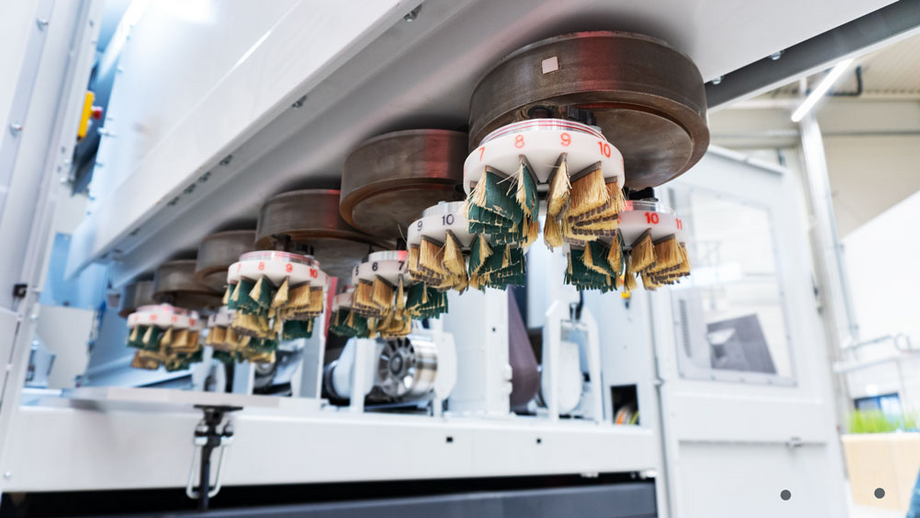

Beim Planetenkopf setzt WEBER neue Maßstäbe in Sachen Schleifqualität. Dieses patentierte Aggregat garantiert eine perfekte Oberfläche unabhängig von
der Holzfaserrichtung oder Werkstückform. Hierbei werden im Durchlauf alle Kanten gleichmäßig gebrochen. Es können auch 3D-Oberflächen, Radien und Profile bearbeitet werden. Beim anschließenden Lackieren stellen sich die Holzfasern so gut wie nicht mehr auf. Das führt zur Lackeinsparung und besseren Oberflächenqualität.

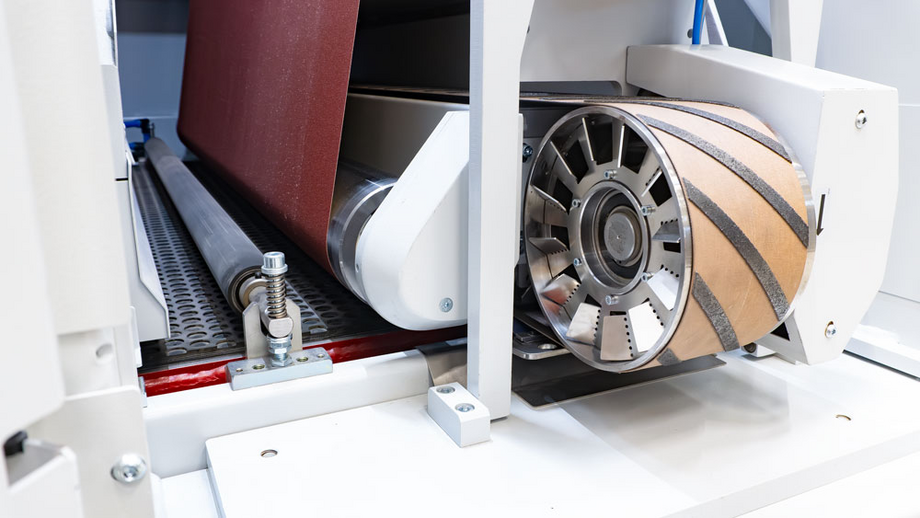

Eine geschliffene Oberfläche frei von Oszillationsspuren ist ein herausragendes Qualitätsmerkmal. WEBER hat dafür mit der CBF-Technik die Lösung gefunden. Sie arbeitet mit einem quer laufenden und innerhalb der Breitbandstation angeordneten Drucklamellenband. Die Drucklamellen unterbrechen den Eingriff der Schleifkörner und vermeiden so die unerwünschten oszillierenden Schleifspuren des Schleifbands. Das Ergebnis: Die Oberfläche ist ruhig und gleichmäßig. Das Lamellenband läuft ohne Steuerung, erhält den vollen Toleranzausgleich des Gliederdruckbalkens, verschleißt gleichmäßig und ist kostengünstig im Ersatz.
Ein weiterer Pluspunkt der CBF-Technologie liegt darin, dass im Gegensatz zum klassischen Kreuzschliff eine Körnungsstufe übersprungen werden kann. Das bedeutet, dass Sie mit unserem System besonders feine Schleifergebnisse erzielen können, ohne dabei Kompromisse bei der Qualität einzugehen.


Ein Drehknopf mit dem Namen „i-Touch“ macht das Navigieren durch die wichtigsten Funktionen am farbigen Touchpanel einfach. Alle Schleifparameter wie z. B. Schleifbandgeschwindigkeit, Vorschubgeschwindigkeit und Werkstückdicke können per Direktzugriff am „i-Touch“ Controller bedient werden. In der Matrixdarstellung werden nur die für den aktuellen Betrieb notwendigen Informationen angezeigt. Neben den Hauptfunktionen ist ein direkter Zugriff auf die abgespeicherten Programme möglich. Der Bediener wählt lediglich die gewünschte Art der Bearbeitung aus. Die Maschine stellt sich mit nur einem Tastendruck komplett ein.
Ihre Vorteile auf einen Blick:
Die WEBER Schleifmaschinen sind standardmäßig mit einem hochwertigen Bedienterminal im Farbmodus ausgestattet, basierend auf der Siemens Steuerung. Dank der grafischen Bedienoberfläche gestaltet sich die Bedienung einfach und effizient. Sämtliche Einstellungen können am Bedienterminal vorgenommen und gespeichert werden. Eine Einbindung in übergeordnete Steuerung oder eine Verkettung mit anderen Maschinen ist problemlos möglich.
Gleichmäßiger Schleifdruck auf Kante und Fläche ist Voraussetzung für gute Schleifergebnisse. Die Lösung von WEBER: Frei bewegliche Druckstücke, die fest mit der Schleiflamelle verbunden sind, stellen sich automatisch immer flächig gegen das Schleifband, die erforderliche gleichmäßige Druckverteilung an Längs- und Querkanten erfolgt von selbst. Störende seitliche Kräfte auf die Stellzylinder werden vermieden. Die Anordnung der Druckstücke auf der Schleiflamelle macht jede zusätzliche und verschmutzungsanfällige Führung überflüssig, das System arbeitet komplett wartungsfrei. Zusätzlich können bestimmte Bereiche mit unterschiedlichem Schleifdruck bearbeitet werden. Dies ist ein großer Vorteil unter anderem beim Lackzwischenschliff, wo sich bei bestimmten Auftragsverfahren Lackmaterial verstärkt am Kantenbereich aufbaut.


Kreuzschliff hat bei WEBER Tradition. Kreuzschliff heißt, dass im ersten Schliff quer zur Vorschubrichtung geschliffen, anschließend in Längsrichtung fertig geschliffen wird. Die kreuzende Schnittbewegung bietet Vorteile gegenüber dem mehrfachen Längsschliff. Das Querband arbeitet 90° quer zur Faser. Dadurch werden grobe Holzfasern abgeschert. Das anschließende Breitband hat die Aufgabe, die umgelegten Fasern abzuschneiden und die Oberfläche zu glätten. Durch die kreuzende Schleifrichtung bleiben deutlich weniger und kürzere Fasern auf der Oberfläche zurück.
Eine exakte Werkstückerkennung ist Voraussetzung für die Funktion der Schleiftechnik mit Gliederdruckbalken. Der WEBER SCAN arbeitet berührungslos und erfüllt dabei zwei wichtige Forderungen: erstens die lückenlose Erfassung der gesamten Arbeitsbreite ohne Aufrasterung durch Schaltrollen und zweitens ein störungsfreies Arbeiten ohne aufwändige Mechanik. Der Laser deckt das notwendige Toleranzfeld von 2 mm problemlos ab. Außerdem kann er zum Erkennen farblich definierter Flächenbereiche genutzt werden. Ein weiterer Anwendungsbereich des Lasers stellt das rechtzeitige Erkennen von Qualitätsunterschieden im fortlaufenden Fertigungsbetrieb dar.

Ihre Vorteile auf einen Blick
- Neues modernes Design
- Neue vereinfachte Bedienstruktur mit WEBER i-Touch mit schnellerem und besser zugänglichem Bedienfeld
- Größere Schleifbandlänge
- Planetenkopfaggregat seitlich ausziehbar, dadurch bessere Integration in Produktionslinien
- Modulbauweise erlaubt beliebige Reihenfolge der Schleifstationen
- Bessere Zugänglichkeit bei Wartungsarbeiten
- Konsequent umgesetzte Industrietechnik
