WEBER sanding

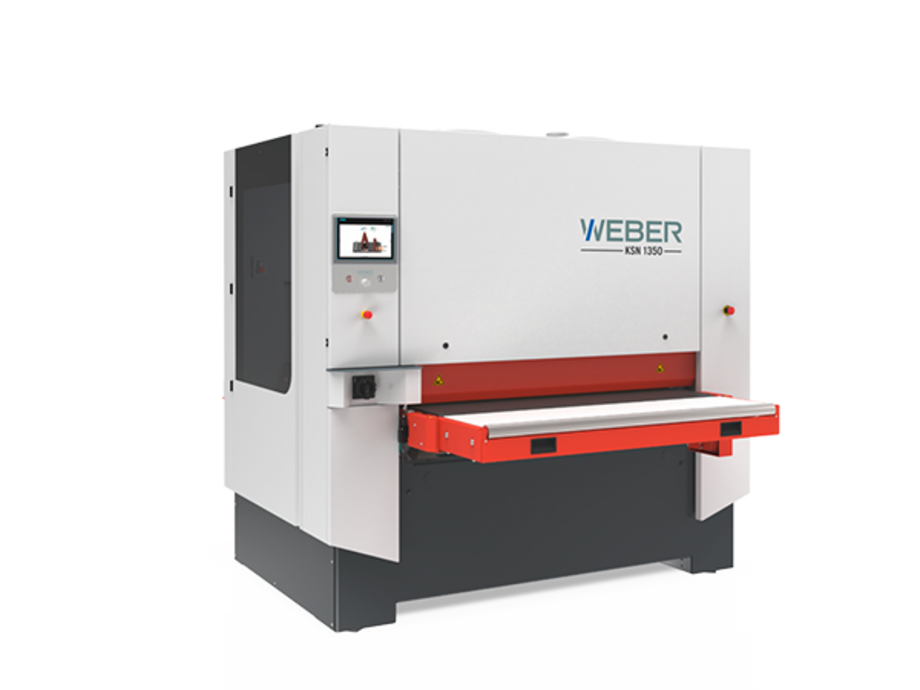

WEBER KSN compact
bis zu 2
Schleifstationen
1
kompakte Arbeitsbreite
Perfekte Schleifergebnisse für höchste Ansprüche
Die KSN compact bietet ausgereifte WEBER Schleiftechnik als standardisiertes Paket zum attraktiven Preis. Die KSN compact garantiert perfekte Schleifergebnisse und erfüllt höchste Anforderungen für das Handwerk. Das KSN compact ist für höchste Oberflächenqualität auch als Kreuzschliff erhältlich. Der Schleifautomat bietet die Technik großer Industriemaschinen in kompakten Dimensionen.
Technische Spezifikation
WEBER KSN compact
Das Sondermodell von WEBER für Holzschliff, Furnierschliff und Lackschliff
Technische Daten
- Arbeitsbreite
- 1350 mm
- Ausführung
- 1 bis 2 Schleifstationen, Anordnung frei wählbar
Modulares Maschinenkonzept - Ausstattung
- Tischverlängerung mit Rollen am Ein- und Auslass
Universal-Schleiflamelle - Kalibrierwalzenantrieb
- bis 24 kW
- Schleiftechniken
- WEBER Breitbandschliff
WEBER X-Schliff
WEBER ISA/ISD
WEBER CBF-Schleiftechnik
WEBER Bearbeitungsstationen
Erhältlich in Stahl- oder gummierter Ausführung, sind unsere Walzen auf Langlebigkeit und Widerstandsfähigkeit ausgelegt, um den Anforderungen verschiedenster Schleifprozesse gerecht zu werden. Dank unserer fortschrittlichen Technik ermöglichen unsere Kontaktwalzen eine extrem präzise Kalibrierung im 0,01 mm Bereich. Dies gewährleistet, dass selbst die anspruchsvollsten Schleifarbeiten mit höchster Genauigkeit durchgeführt werden können. Mit unseren Walzen lassen sich verschiedene Effektschliffe erzielen, die Ihren Holzprojekten eine besondere und individuelle Note verleihen.

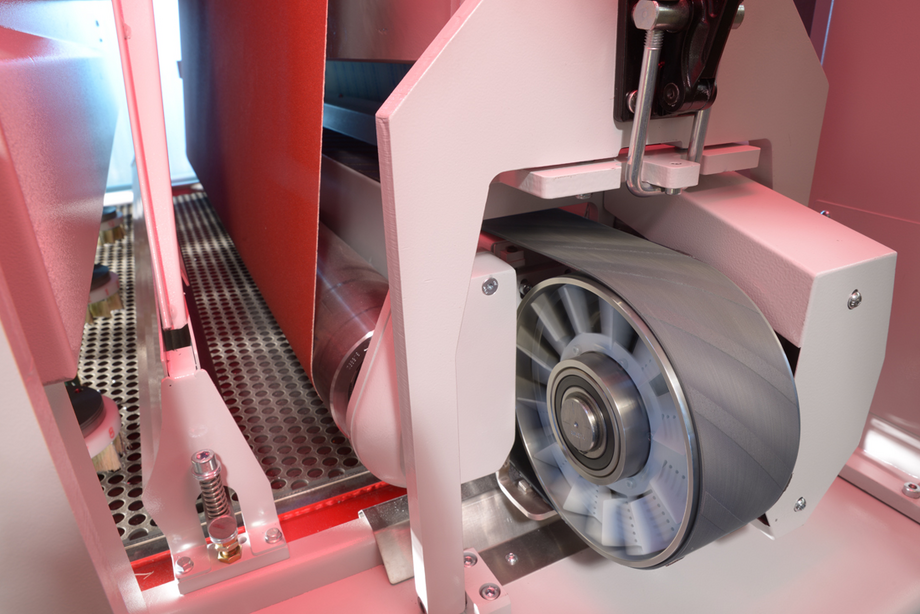

Eine geschliffene Oberfläche frei von Oszillationsspuren ist ein herausragendes Qualitätsmerkmal. WEBER hat dafür mit der CBF-Technik die Lösung gefunden. Sie arbeitet mit einem quer laufenden und innerhalb der Breitbandstation angeordneten Drucklamellenband. Die Drucklamellen unterbrechen den Eingriff der Schleifkörner und vermeiden so die unerwünschten oszillierenden Schleifspuren des Schleifbands. Das Ergebnis: Die Oberfläche ist ruhig und gleichmäßig. Das Lamellenband läuft ohne Steuerung, erhält den vollen Toleranzausgleich des Gliederdruckbalkens, verschleißt gleichmäßig und ist kostengünstig im Ersatz.
Ein weiterer Pluspunkt der CBF-Technologie liegt darin, dass im Gegensatz zum klassischen Kreuzschliff eine Körnungsstufe übersprungen werden kann. Das bedeutet, dass Sie mit unserem System besonders feine Schleifergebnisse erzielen können, ohne dabei Kompromisse bei der Qualität einzugehen.
Ein Drehknopf mit dem Namen „i-Touch“ macht das Navigieren durch die wichtigsten Funktionen am farbigen Touchpanel einfach. Alle Schleifparameter wie z. B. Schleifbandgeschwindigkeit, Vorschubgeschwindigkeit und Werkstückdicke können per Direktzugriff am „i-Touch“ Controller bedient werden. In der Matrixdarstellung werden nur die für den aktuellen Betrieb notwendigen Informationen angezeigt. Neben den Hauptfunktionen ist ein direkter Zugriff auf die abgespeicherten Programme möglich. Der Bediener wählt lediglich die gewünschte Art der Bearbeitung aus. Die Maschine stellt sich mit nur einem Tastendruck komplett ein.
Ihre Vorteile auf einen Blick:
Die WEBER Schleifmaschinen sind standardmäßig mit einem hochwertigen 8“-Touch- Bedienterminal im Farbmodus ausgestattet, basierend auf der Siemens Steuerung. Dank der grafischen Bedienoberfläche gestaltet sich die Bedienung einfach und effizient. Sämtliche Einstellungen können am Bedienterminal vorgenommen und gespeichert werden. Eine Einbindung in übergeordnete Steuerung oder eine Verkettung mit anderen Maschinen ist problemlos möglich.
- Einfache Bedienung durch grafische Unterstützung
- 8“-Bildschirm (optional 10“)
- 300 Programmspeicherplätze
- Externe Datensicherung (optional)
- Fehlerdiagnose
- Fernwartung
Gleichmäßiger Schleifdruck auf Kante und Fläche ist Voraussetzung für gute Schleifergebnisse. Die Lösung von WEBER: Frei bewegliche Druckstücke, die fest mit der Schleiflamelle verbunden sind, stellen sich automatisch immer flächig gegen das Schleifband, die erforderliche gleichmäßige Druckverteilung an Längs- und Querkanten erfolgt von selbst. Störende seitliche Kräfte auf die Stellzylinder werden vermieden. Die Anordnung der Druckstücke auf der Schleiflamelle macht jede zusätzliche und verschmutzungsanfällige Führung überflüssig, das System arbeitet komplett wartungsfrei. Zusätzlich können bestimmte Bereiche mit unterschiedlichem Schleifdruck bearbeitet werden. Dies ist ein großer Vorteil unter anderem beim Lackzwischenschliff, wo sich bei bestimmten Auftragsverfahren Lackmaterial verstärkt am Kantenbereich aufbaut.

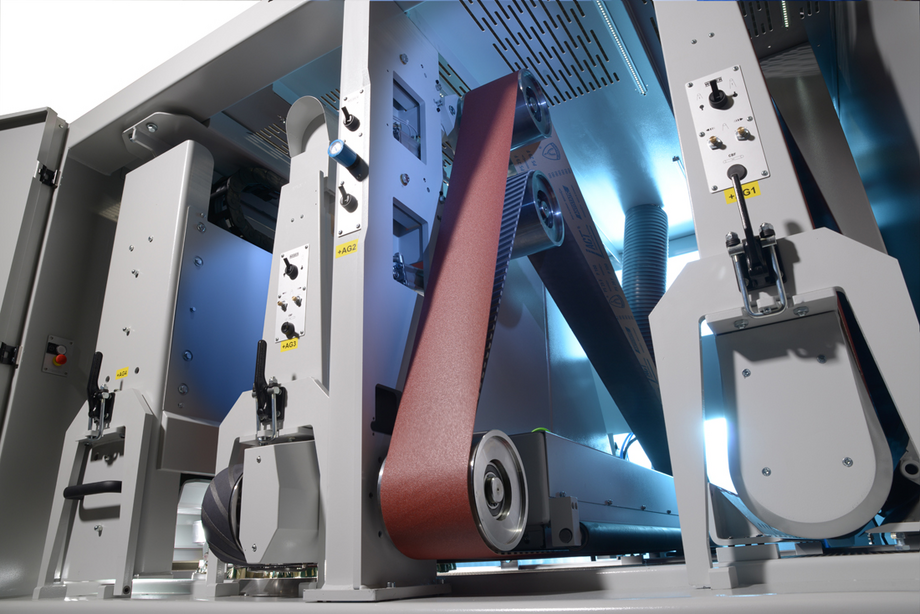

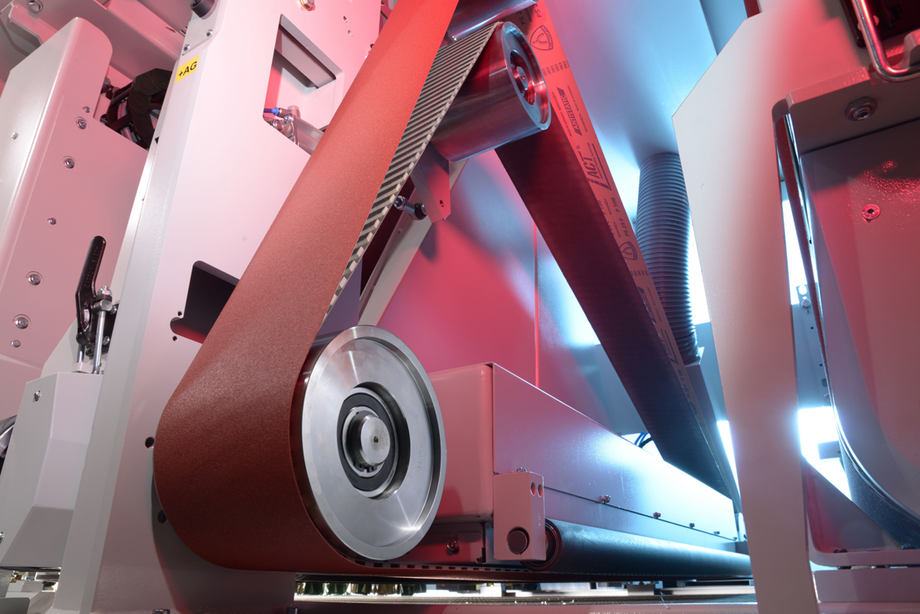

Kreuzschliff hat bei WEBER Tradition. Kreuzschliff heißt, dass im ersten Schliff quer zur Vorschubrichtung geschliffen, anschließend in Längsrichtung fertig geschliffen wird. Die kreuzende Schnittbewegung bietet Vorteile gegenüber dem mehrfachen Längsschliff. Das Querband arbeitet 90° quer zur Faser. Dadurch werden grobe Holzfasern abgeschert. Das anschließende Breitband hat die Aufgabe, die umgelegten Fasern abzuschneiden und die Oberfläche zu glätten. Durch die kreuzende Schleifrichtung bleiben deutlich weniger und kürzere Fasern auf der Oberfläche zurück.
Eine exakte Werkstückerkennung ist Voraussetzung für die Funktion der Schleiftechnik mit Gliederdruckbalken. Der WEBER SCAN arbeitet berührungslos und erfüllt dabei zwei wichtige Forderungen: erstens die lückenlose Erfassung der gesamten Arbeitsbreite ohne Aufrasterung durch Schaltrollen und zweitens ein störungsfreies Arbeiten ohne aufwändige Mechanik. Der Laser deckt das notwendige Toleranzfeld von 2 mm problemlos ab. Außerdem kann er zum Erkennen farblich definierter Flächenbereiche genutzt werden. Ein weiterer Anwendungsbereich des Lasers stellt das rechtzeitige Erkennen von Qualitätsunterschieden im fortlaufenden Fertigungsbetrieb dar.
Klein aber fein
Ihre Vorteile
auf einen Blick
Die Kontaktwalze wird zur Herstellung ebener Flächen eingesetzt. Die spiralförmig genutete Walze garantiert höchste Genauigkeit, ermöglicht große Spanabnahmen und sichert eine lange Lebensdauer. Das Schleifkissen dient einer verbesserten Oberflächenqualität – bei Massivholz und Furnier. Beim Kreuzschliff wird im ersten Schliff quer zur Vorschubrichtung geschliffen, anschließend in Längsrichtung. Die kreuzende Schnittbewegung bietet Vorteile gegenüber dem mehrfachen Längsschliff. Das Querband arbeitet 90° quer zur Faser. Dadurch werden grobe Holzfasern abgeschert.
